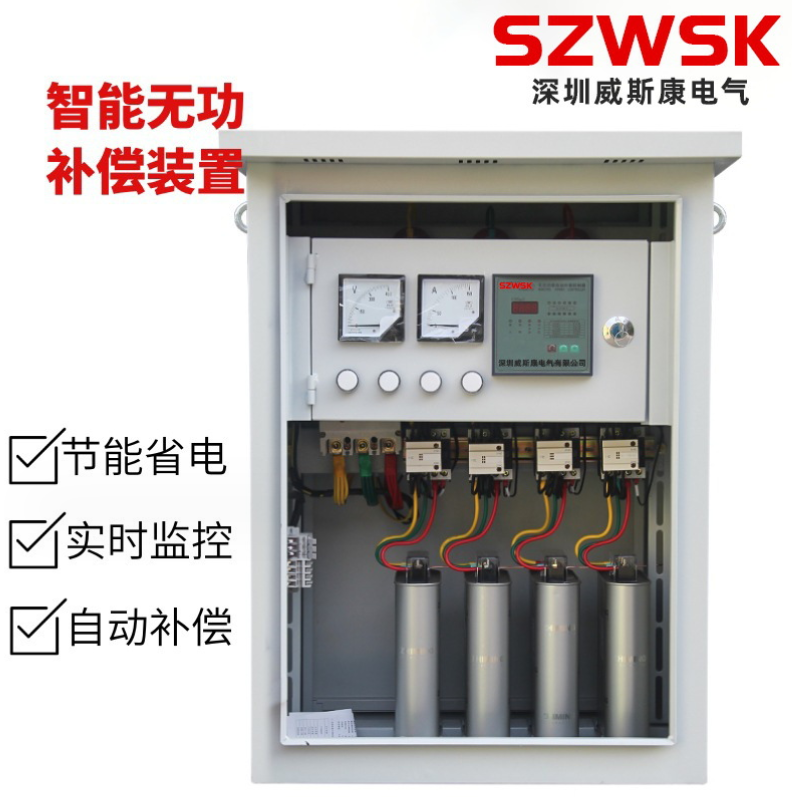

DGFC(TBBW)低压无功补偿装置(动态型)

适用范围

本系列装置以高性能单片机为基本硬件,采用交流取样、数字积分、滤波技术,对无功量智能化跟踪补偿;该方法避免了接触器投切电容所带来的问题,无触点开关复合开关 (晶闸管与接触器结合的投切方式) 过零投切,避免了电容器投入时“浪涌电流”的产生,无机械动作,无电弧,不产生谐波,补偿速度快,特别适用于投切频繁的场所,并能延长补偿装置的主要器件电容器的使用寿命。其结构合理,技术先进,广泛应用于低压电网,提高功率因数,减少无功损耗,改善供电质量,是新一代的节电产品。


主要特点

体积小,便于安装维修。防雨水性能好、户内、户外两用。

控制参数全数字操作,使用方便、一步到位、停电数据不丢失。

数码显示电网功率因数、无功功率、电压、电流(一次侧)、控制参数。

具有过压、欠压判断显示并快速切除已补的电容器组的功能,确保电容器安全运行。

具有手动补偿功能和自动补偿两种工作方式。

具有按电容器组人工输入的结果,自动选择******模式进行投切补偿。

具有循环投切或导优投切两种工作方式,补偿器内含1:1:1:1,1:2:2:2,1:2:4:8控制方式,补偿器将人工分支回路容量值自动识别其编码工作方式,按相对应编方式工作。

补偿器可以用功率因数或无功功率两种方式工作。

补偿方式:①分相补偿、②分相补偿加三相补偿、③三相补偿

控制方式:①晶闸管投切②复合开关投切


主要技术指标

使用条件:海拔≤2000米,环境温度-25℃~50℃,湿度20℃,≤90%,40℃时,≤50%,安装倾斜≤5°。

使用电压范围:(0.85~1.10 )倍额定电压。

******允许过电流:1.30倍额定电流。

控制路数:1~12路,(可设置)。

投切时间:动态100ms~30S,静态1~250S(可设置)。

欠压保护:340V/180V;回差6V。

过压保护:380-500/230-260V;回差6V;(可设置)

CT变化:50/5A-3000/5A;(可设置)。

灵敏度:100mA。

测量精度L:

电压:±1.0%

电流:±1.0%

功率因数:±1.0%

无功功率:±2.0
