消弧型(消弧计数型)过电压保护装置系列

产品简介

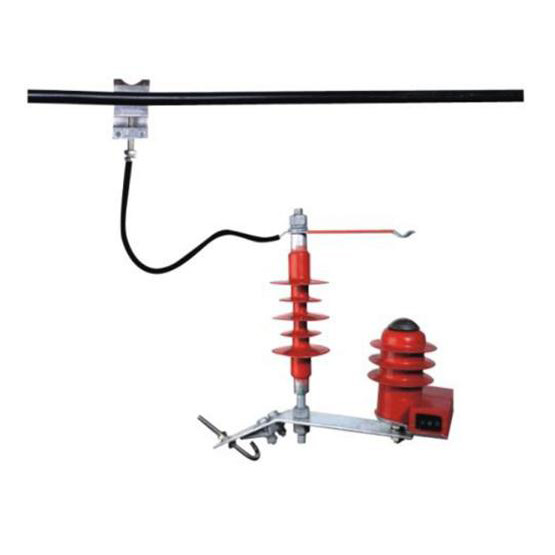

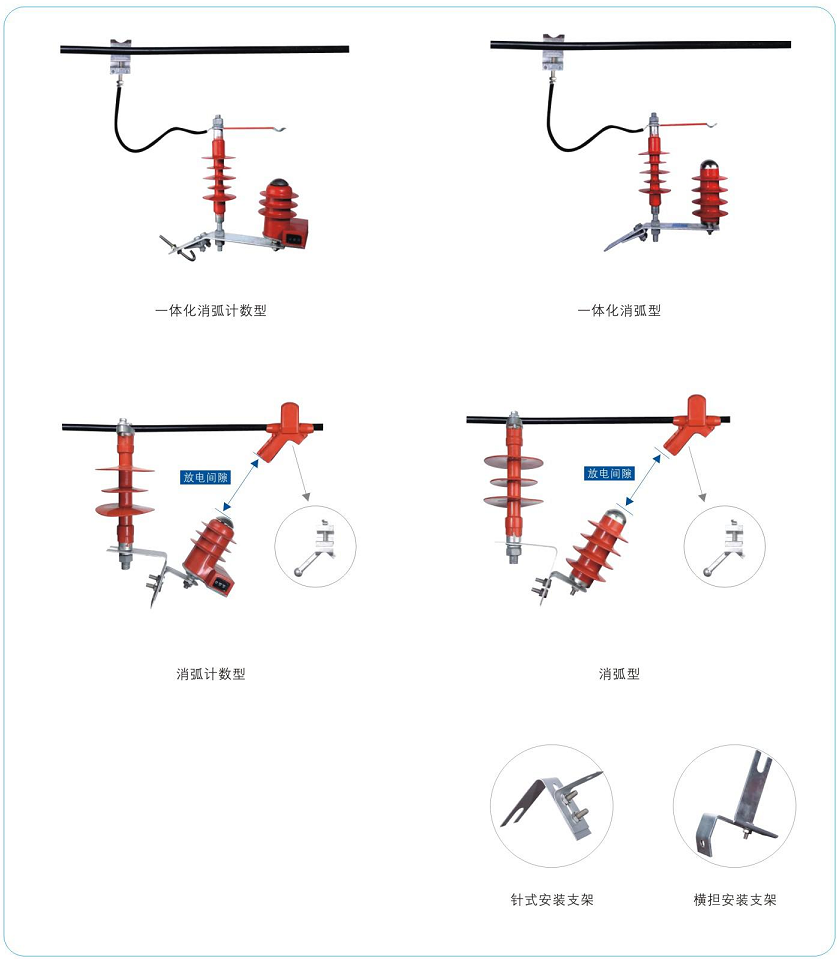

　　消弧型过电压保护装置和消弧计数型过电压保护装置必须由高压放电极、串联放电间隙、消弧元件（消弧计数元件）及接地电极板组成，一体化消弧型过电压保护装置和一体化消弧计数型过电压保护装置必须由高压连接线夹、高压放电极、消弧元件（消弧计数元件）、串联放电间隙、间隙支撑绝缘子、高压全绝缘软电缆及接地安装支架组成。过电压保护装置在线路遭遇雷击过电压的条件下，先于被保护绝缘子放电，能有效对雷击电流释放并快速对放电产生的电弧进行灭弧，减少因工频续流引起的跳匝，消弧计数型过电压保护装置结构紧凑、方便安装，能准确对装置雷击动作次数进行记录。一体化消弧型过电压保护装置、一体化消弧计数型过电压保护装置的串联间隙有支撑的绝缘子作为支撑固定，以保证放电间隙的尺寸及放电电压的稳定性。

原理

　　消弧型过电压保护装置和消弧计数型过电压保护装置使用于配电10KV架空绝缘（或裸）导线，其采用了穿刺型（或非穿刺型）引弧头结构，可穿透导线绝缘层（或直接连接裸导线）形成电气连接；引弧头下端于避雷器上端的引弧头相对，形成一个间距60-80mm的串联外放电间隙。在正常状态下，高阻型的避雷器电阻片和放电间隙不动作；只有超过规定雷电过电压出现时，放电间隙才能被击穿。形成短路通道，接续的工频电弧在外间隙燃烧，释放过电压能量，以保护导线免于烧伤。电压释放后，避雷器电阻片恢复高阻性间隙放电停止。

应用技术标准

*GB311.1-1997《高压输变设备的绝缘配合》
*GB11032-2010《交流无间隙金属氧化物避雷器》
*JB/T5892《高压线路有机复合绝缘子技术条件》
*JB/T9672.2-2005《35KV及以下交流系统用有串联间隙金属氧化物避雷器》
*DL/T620-1997《交流电气装置的过电压保护和绝缘配合》
*DL/T815-2012《交流输电线路用符合外挂套金属氧化物避雷器》

使用条件

1、使用温度位-40℃~+50℃
2、海拔高度不大于2000m
3、电源频率位50~60Hz
4、******风速不超过35m/s

技术参数

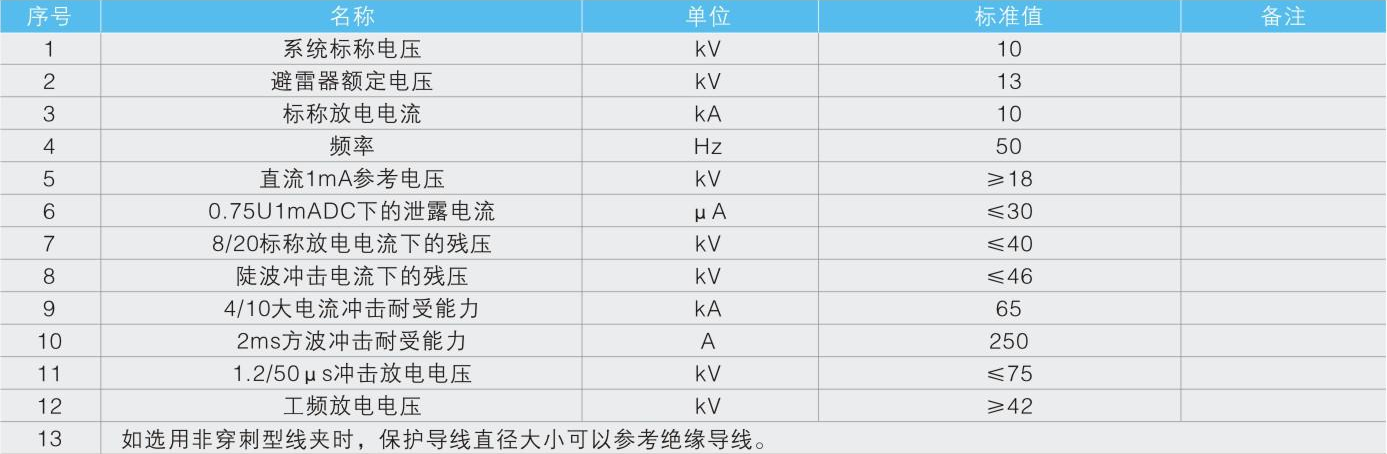

避雷器（限流元件参数）

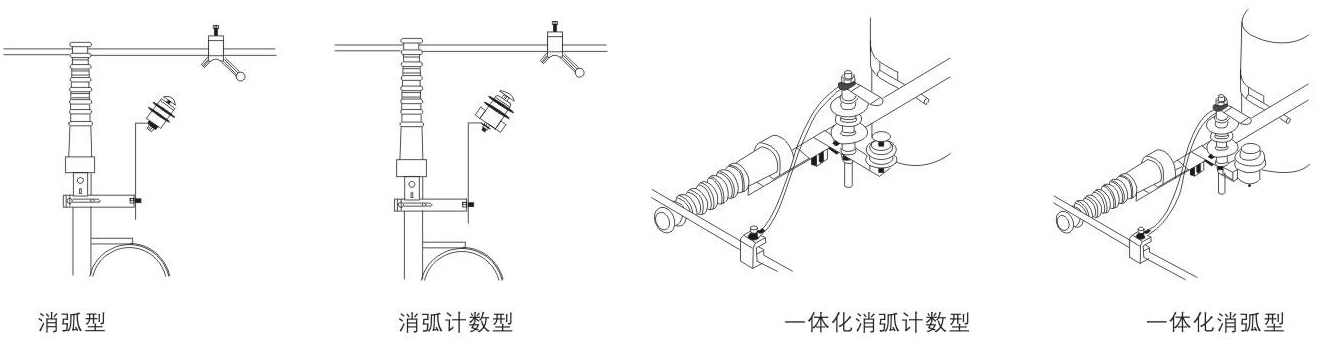

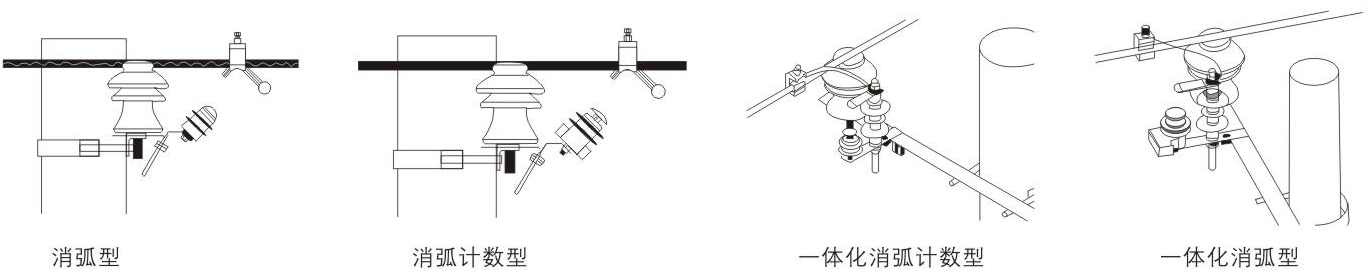

安装步骤

1、安装高压电极。高压电极上的引弧臂（短）应朝向绝缘子，燃弧臂（长）背向绝缘子；调整高压电极和绝缘子之间的距离，拧紧压力螺栓；最后拧紧锁定螺母。应确保高压电极和尚压块与导电体可以靠连接。一体化结构产品无安装方向要求。
2.安装带消弧（计数）元件的接地电极。球面放电端应位于导线和高压放电电极的正下方；调节带走消弧（计数）元件的接地电极的伸出距离，确保L的距离满足安装尺寸要求；L距离位60~80mm最为理想，用于绝缘线上的过电压保护装置，应在高压电极上安装绝缘护罩。一体化钢结构产品不需要调整尺寸
3.过电压保护装置应使用与各种规格导线和各种绝缘子的架空线路，对杆塔接地电阻没有特俗要求。
