概述

　　对真空开关开断产生的操作过电压，专用的保护设备是阻容吸收器的配套，是比较常见的使用方式。由于我国中亚（3~66KV）电网的一些特殊性，过去进口的阻容吸收装置和采用国外标准生产的国产阻容器，均无法适应我国的实际情况，经常出现原因不明的损坏事故。这导致了该产品在国内的发展速度远远落后于真空开关。

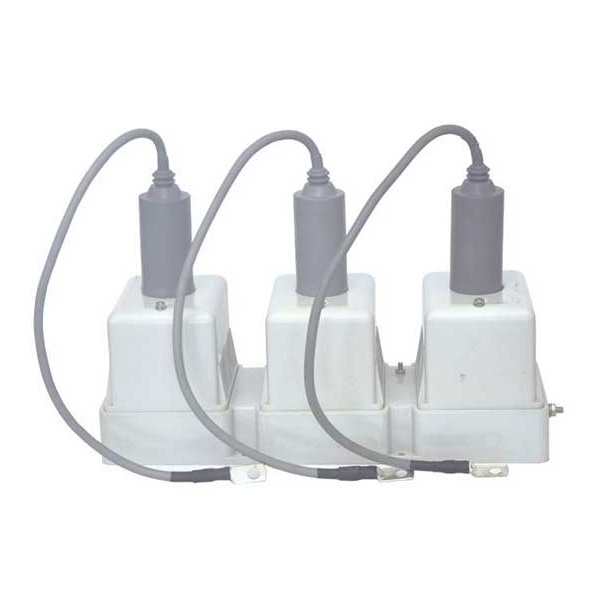

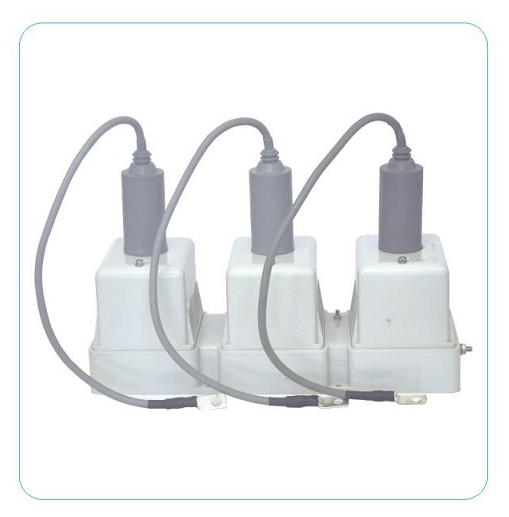

　　但进入2002年以后，随着中压系统的阻容保护理论上的完善，找到了出现问题的关键因素。目前国内电网用的阻容吸收器，均彻底摆脱了事故的困扰，安全性大大提高，使该产品焕发了强大的生命力。本产品为高频震荡吸装装置，响应快，小电流响应好，于真空放电管理达到了理想配合。不向电网提供附加接地电容电流，设计使用方便，采用四星型三相组合式接法，满足我国电网的实际情况，相间保护能力强，干式设计，全封闭结构，安全耐用，紧凑美观。

用途及执行标准

本产品使用交流中压3~66KV电力系统，柜内使用。于真空开关配套，吸收真空开关，开断产生的截流过电压和多次重燃电压，不能用于防雷，也不能用于长时间吸收高次谐波。与避雷器并联使用效果更佳
 *GB11032-2000《交流无间隙金属氧化物避雷器》
 *JB/T9672-2005《有串联间隙金属氧化物避雷器》
 *GB311.1-1997《高压输变电设备的绝缘配合》
 *GB11025.1-1997《1KV以上电力并联电容器》
 *DL/T620-1997《交流电气装置的过电压保护和绝缘配合》
我公司按上述标准生产的阻容器产品，已通过线国家检测中心测试（WB-102-2006）并进一步被授予了ZR型号认证书（认证号2007第008号）

使用条件

 产品正常使用条件如下：

*环境高度：不高于+40℃，不低于-40℃
*海拔高度：不超过1500m（1500m以下为专用高原型产品）
*电源频率：50±2Hz；60±2Hz
*地震裂度：7度及以下；
*******风速：35m/s
*安装点短时工频电压升高不得超过吸收器额定电压。

型号定义

ZR三相相组合式阻容吸收器典型技术参数表

备注1、电容直流耐压为交流耐压的1.8~2.0倍。出厂和验收耐压测试值取******值的50%。
    2、高原型加强产品须特别制作，在型号后加“Q”或“GY”表示
    3、本产品可配套计数器、检测仪使用。配计数器在型号后加“J”，配监测仪“IM”。
    4、“系统标称电压”栏中，带*的数据，为电机保护类产品对应的电机额定电压。

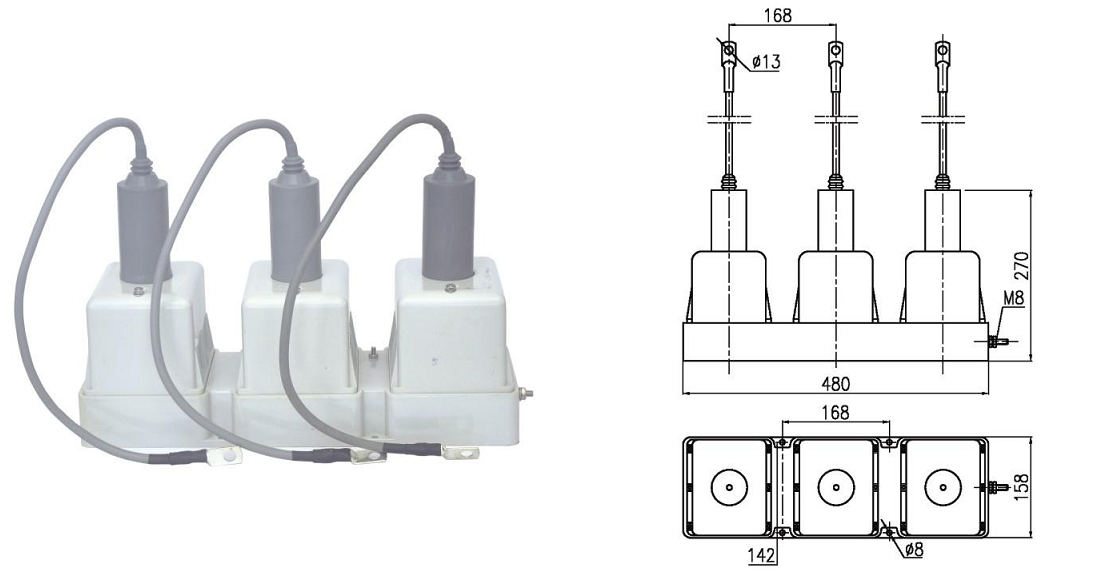

ZR-10V及以下
