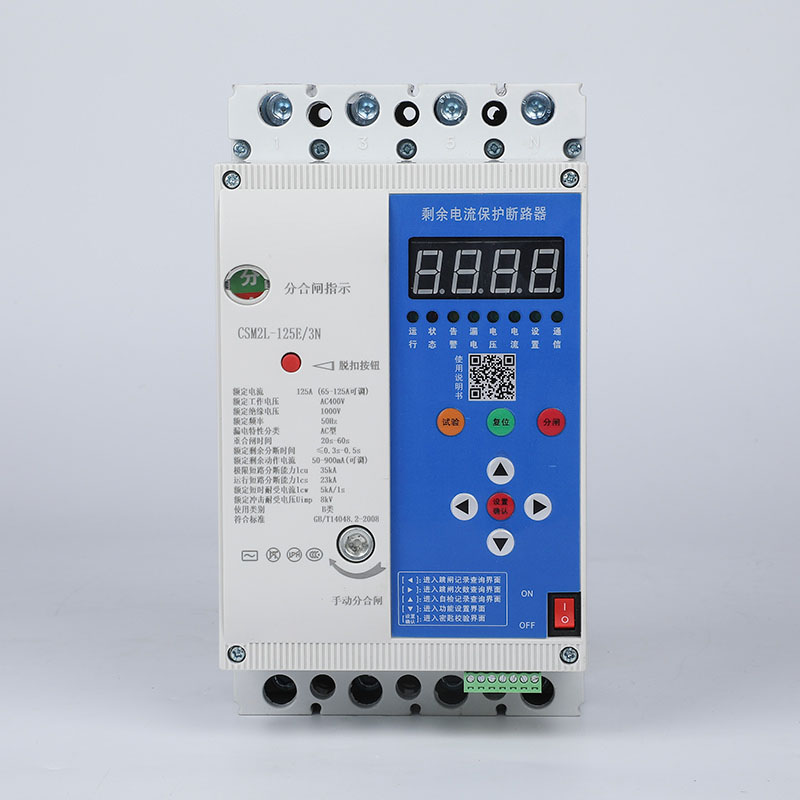

CSM2L 光伏自动重合闸

CSM2L系列电子式高分断剩余电流动作断路器(简称智能漏电自动重合闸断路器)的设计思想来源 于安装在非专业人员无法触及的无人设施,如城网农网改造的电表箱(计量箱)和低压JP柜(配电变压器 综合配电柜),高山转播台,基站,独立设备,动力箱、交通灯系统的配电盘。产品具有剩余电流显示, 实时负载电流显示各相电压显示产品分合闸指示时间显示和故障查询等功能。显示方式为(中文液晶屏 显示)和(数码管显示)两种,用户可根据需要自行选择,还具有剩余电流欠电压、过电压、缺相故障引 起的剩余电流动作断路器断开后自动重合闸功能。该产品适用于交流50Hz,额定绝缘电压1000V额定工 作电压400V额定电流40A、800A的三相四线中性点直接接地(TT)配电网络。用于提供间接接触保护;防止因设备绝缘损坏产生接地故障电流而引起的火灾危险,并可用来分配电能和保护线路的过载和短路; 对线路的过压欠压、缺相、电源侧断零具有保护功能。

产品符台以下标准:

●GB14048.2-2008《低压开关设备和控制设备》;

●GB13955-2005《剩余电流动作保护装鼓装和运行》;

●GB/T22710 2008《低压断路器用电子式控制器》;

功能及特点


●釆用高性能32位微控制器(MCU)12位ADC釆样.实时进行信号处理和智能控制;

●液晶中文显示,中文提示实现人机界面指示.操作简便;

●剩余电流(漏电)保护,剩余电流档位可在线整定,具有一次重合闸功能;

●高贡敏度自动跟踪档位方式,可实时监测跟踪线路剩余电流,自动调节档位,保证产品的投运率和 可靠性;

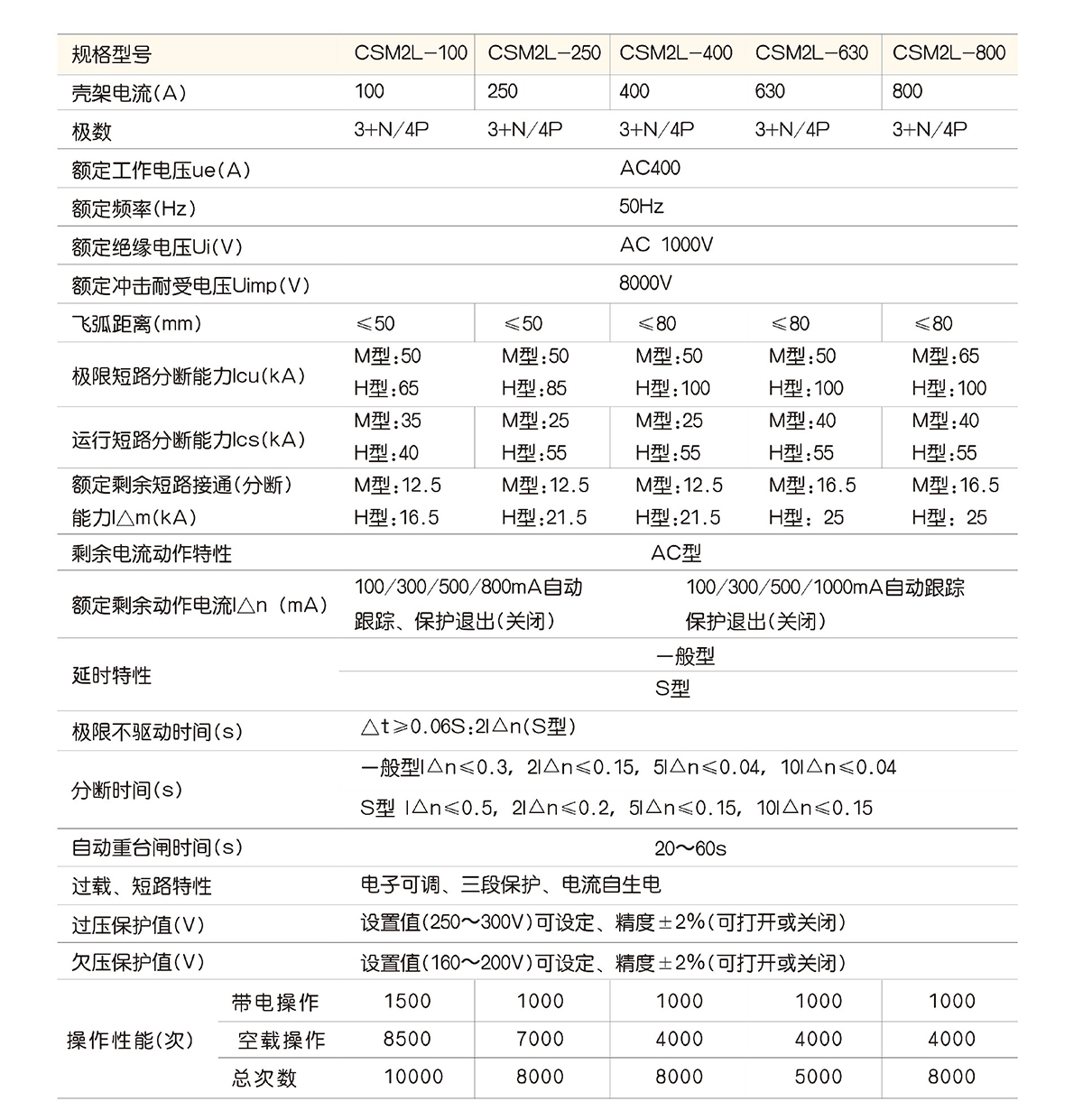

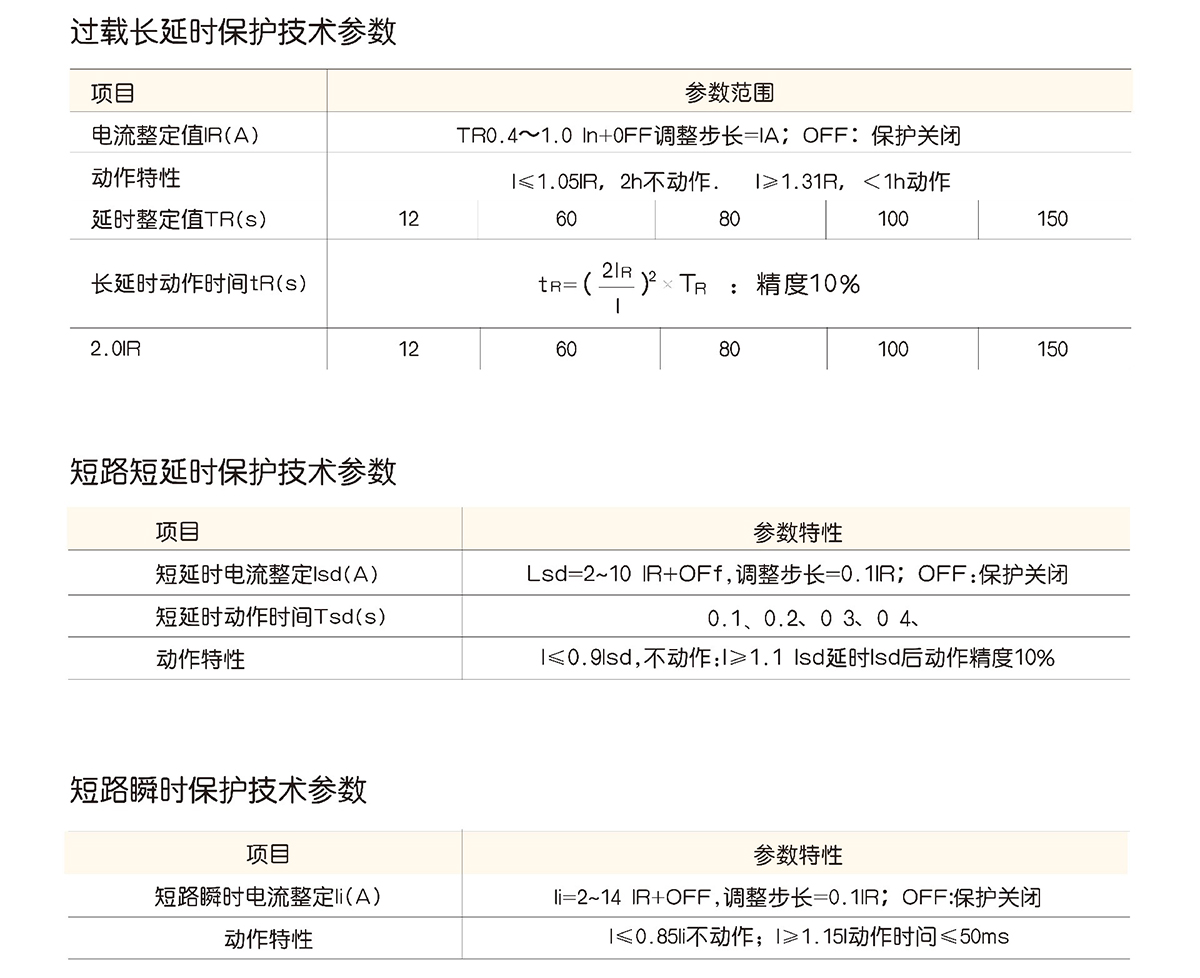

●长延时短延时和瞬时三段保护,自生电工作,采用电子式脱扣,与电源电压无关;

●具有高分断能力,保证线路短路保护的可靠性;

●大电流瞬时脱扣功能,当断路器闭合时,遇短路大电流(>20lnm),断路器由电磁脱扣器机构直接脱扣;

●过压保护.欠压保护缺相保护开关上端断零保护、开端失压脱扣功能、送电自动重合闸功能;

●线路剩余电流、三相电源电压负荷电流,实时时钟显示;

●保护功能及参数可在线设置修改;

參跳闸类型(剩余电流闭锁过载、欠压、过压、缺相、断零、失)识别显示故障相别,并可存储查询、删除;

●网络型具有通信功能,可实现遥信、遥测、遥控遥调;

●具有与电表通讯相同规约,实现与电表网络并网;

●RS485接□、具有无源远距离操作功能;

使用环境和安装条件:

●周围环境空气温度5°C〜+40°C,

●周围环境相对空气湿度:环境温度为+40°C时,相对湿度<50%, 20°C时允许达到90%;并考虑到因温度变化偶尔发生在产品表面上的凝露,

●海拔高度;≤2000米;污染等级,3级;

●安装类别;III;

●电源正弦波畸变应小于5%;

●安装位置应通风散热条件良好,

●安装场所的外磁场在任何方向不超过地磁场的5倍,无冲击震动、无腐蚀性气体、无易燃易爆气体、 无雨雪侵袭,无导电粉尘,

●安装方式可垂直安装(即竖装)亦可水平安装(即横装),接线方式1、3 5 N端子接电源倒,2、4、6、 N端子接负载侧.与垂直面的倾斜度不超过5°。

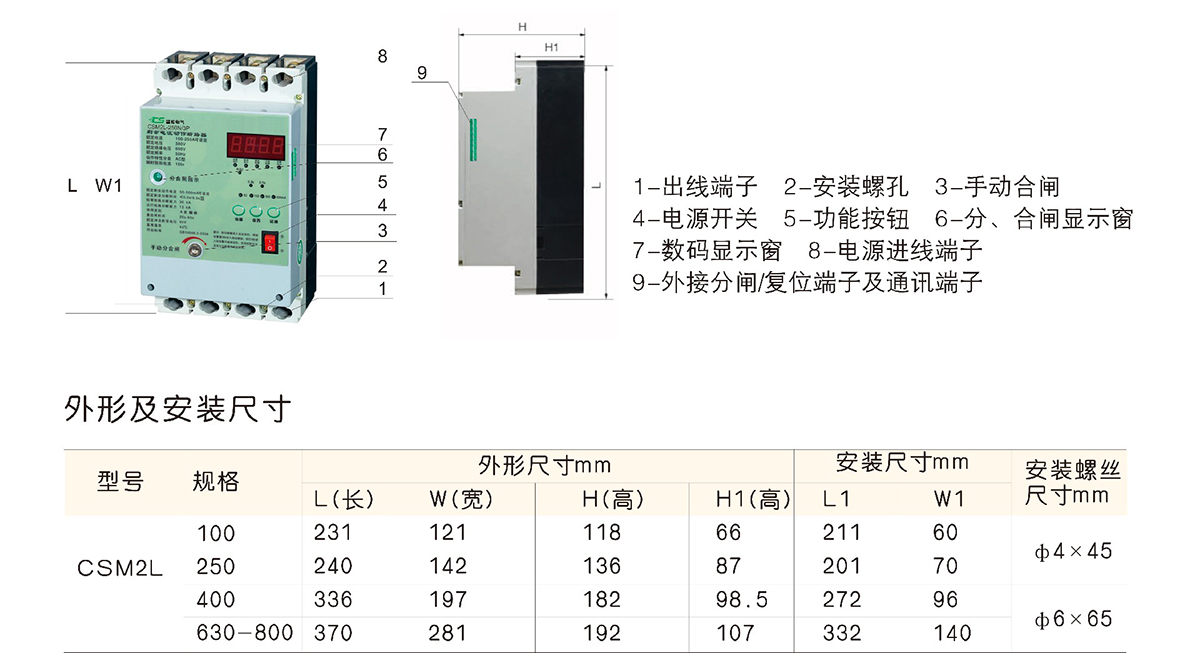

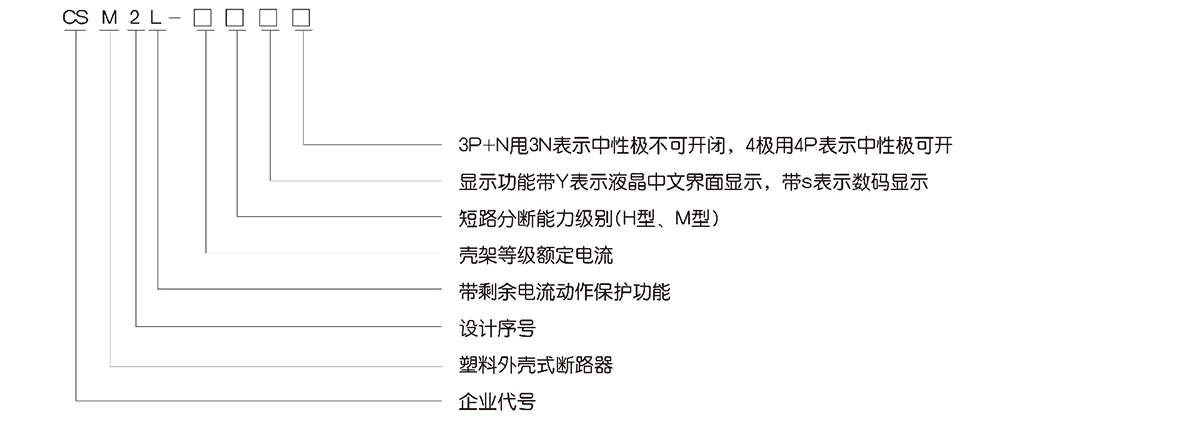

型号及其含义


产品相关符号


In:额定电流                   Uiv:欠电压整定值

le:剩余电流保护整定值             TIV:欠电压保护时间整定值

Te:剩余电流保护时间整定值         te:剩余漏电动作时间

IR:长延时整定电流值               TR:长延时动作时间

TR:长延时动作时间整定值           tsd:短延时动作时间

Isd:短延时整定值                  ti:短路瞬时动作时间

li:短延时动作时间整定值           I△n:实际剩余电流值

Uov:短路瞬时整定值

Uov:过电压整定值

Tov:过电压保护时间整定值

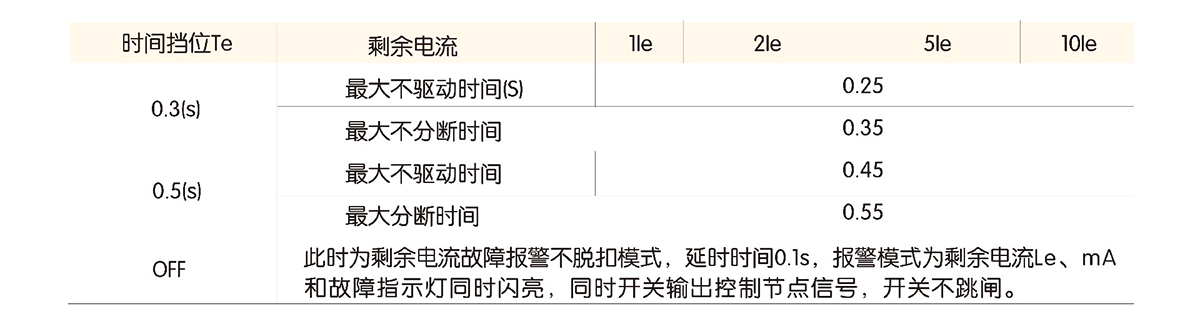

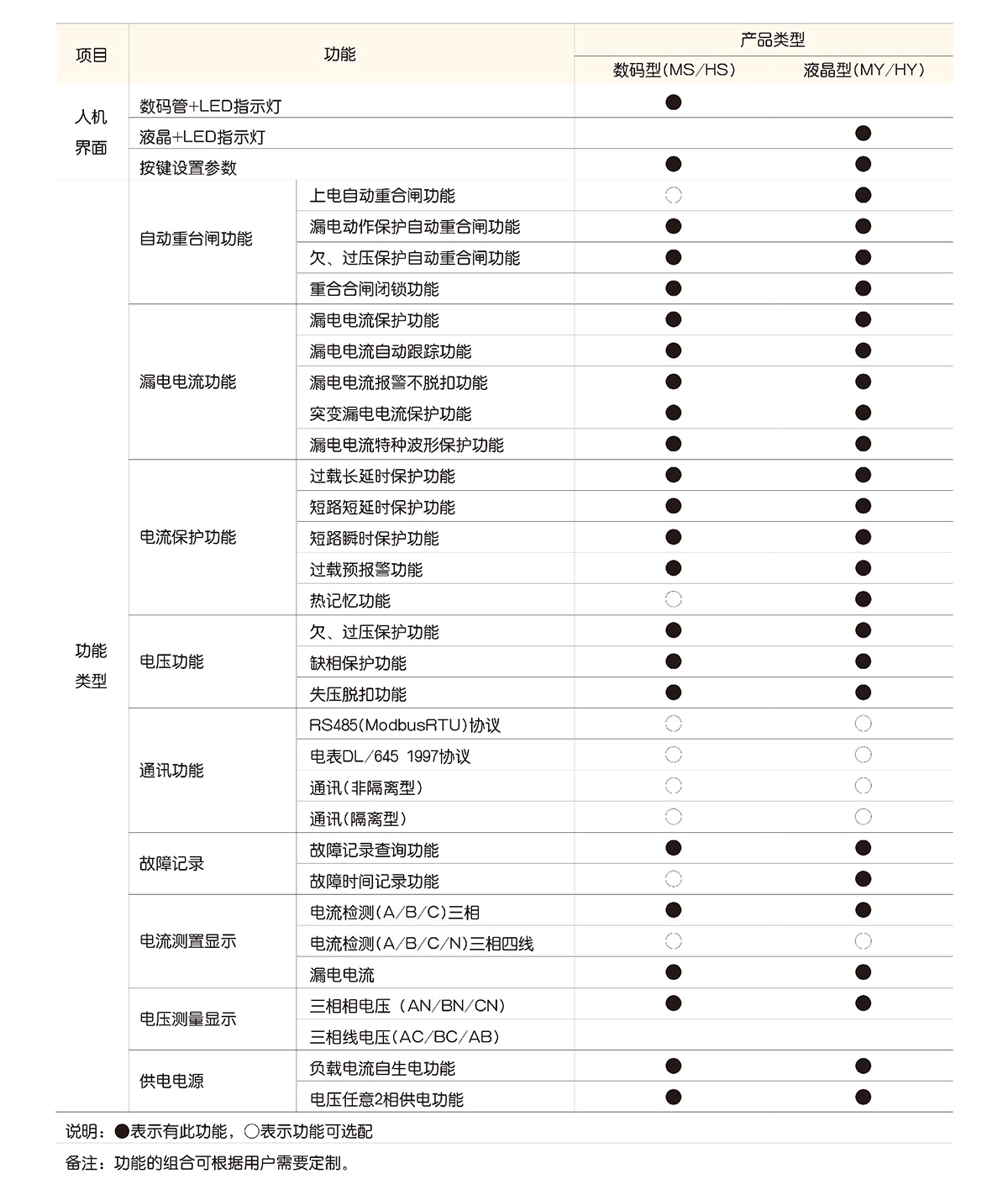

功能选型表

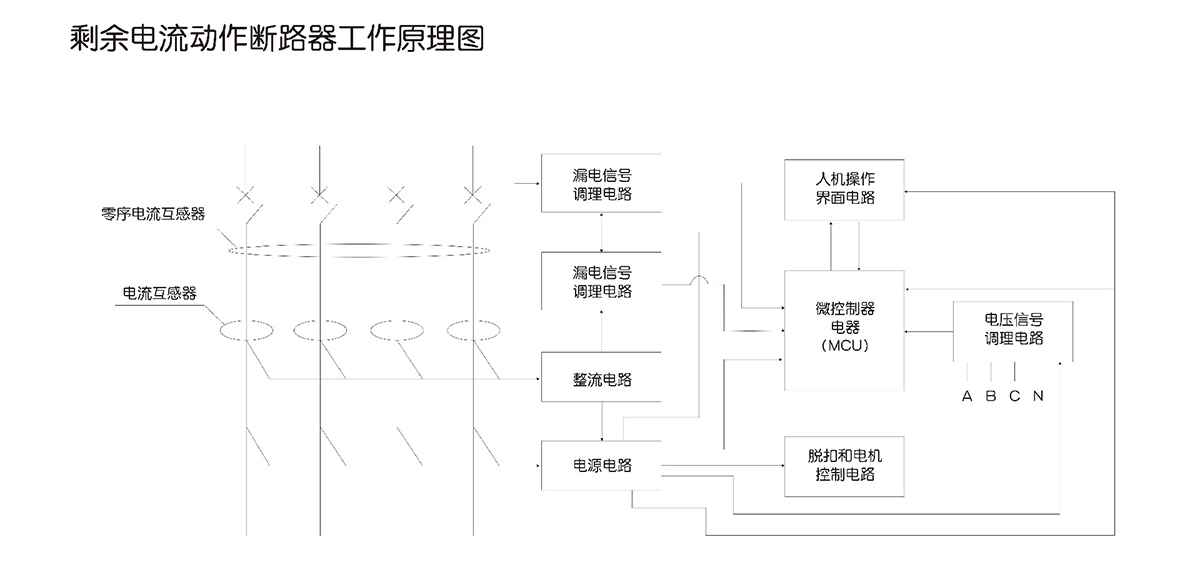

剩余电流动作断路器工作原理



检测

•采用零序电流互感器、电流互感器和电压互感器分别检测漏电电流、负载电流和电源电压的实时变化情况。



测量比较

•通过微控制器MCU,计算和判断漏电电流负载电流电源电压值是否超过跳闸限值。



跳闸和自动重合闸

•当负载电流、漏电电流或电源电压值超过跳闸限值时,微控制器MCU命令磁通变换器脱扣。同时根据不同的故障类型执行自动重台闸功能。


剩余电流自动定档保护功能


当实时漏电电流值大于等于设定漏电电流值的75%时动作;

当实时漏电电流值小于设定漏电电流值的50%时不动作。




剩余电流自动跟踪功能



能根据季节和天气的变化引起线路剩余电流变化而自动确定适当的动作值档位的特点。

自动踉踪换挡条件:(Auto指示灯恒亮,剩余电流档对应指示灯恒亮)

下调档位:在线剩余电流小于0.5I△n-1,且持续2分钟。

上调档位:在线剩余电流大于0.5I△n,且持续1分钟。

说明:I△n为当前剩余动作电流档位,I△n-1为当前剩余动作电流档位前面一级裆位。

在自动跟踪定档工作方式下,上电断路器当前剩余动作电流档工作在**档。当满足换挡下调档位 条件时,且持续2分钟,则档位自动下调一档,当在本档位满足档位上调条件时,且持续1分钟,则 档位自动上调一档。

在某一档位下当前剩余电流大于1I△n,产品延时后动作,动作后如果进入自动重台闸后,档位上调 到动作前上一档位。(功能可打开或关闭)



突变剩余电流



突变剩余电流是以两秒内的剩余电流的平均值为基础I∑n;

实时剩余电流超出部分为突变剩余电流:I△=I△n-I∑n。(I△n为实时剰余电流,I∑n为2秒内剩余电

流动作的平均值h

突变剩余电流动作值:大于0.9IA;

突变剩余电流不动作值:小于0.5IA;

突变剩余电流动作时间与常规剩余电流动作时间相同。(功能可打开或关闭)



特种波形功能



特种波形剩余电流动作值:≤50mA

分断时间:≤0.15s种波形剩余电流的动作特性与原剩余电流电流的相位、大小无关。

中性线保护功能


四极N相整定及保护与A、B、C三相,特性相同(如有需要N相保护),用户也可以选用0.5ln保护方 式、中线保护功能只用在N相与A、B、C三相,同时开合的4P断路器
