DSN户内电磁锁是一种防止高压开关设备电器误操作的电控机构联锁装置。主要适用于户内高压开关设备的前后柜门、隔离开关、断路器、接地线等需要闭锁部位实现联锁，防止误操作的发生，是发电和供电部门不可缺少的闭锁装置。另外，为适应综合自动化变电站的需要，该系列电磁锁亦增加了锁内辅助接点。能在锁具的合分位置给用户提供一对相应的开关接点，便于用户锁具相互联锁及综合自动化采样，避免了走空和，是现代化变电站设备理想的闭锁装置。专利产品“电控锁”解决了综合自动化变电站中机械程序锁钥匙无法进行控制管理的缺陷。

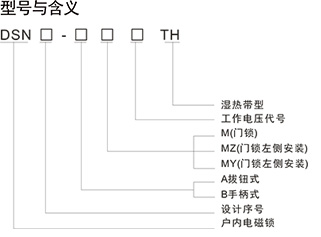

注：所谓左侧安装或右侧安装，系指操作者面向锁定对象（如操作杆，柜体固定部分），所对应的安装位置。当电磁锁在锁定对象上的安装位置，位于操作者面向的左侧时即为左侧安装，反之，即为右侧安装。

操作步骤

(1)正常操作步骤：

a.揿下按钮，电源接通，电磁铁线圈受电动作，动铁芯脱离锁栓挡块，开锁指示灯亮，表明允许开锁。

b.向开锁方向转动手柄（左开顺时针方向、右开逆时针方向），当转至极限位置时继续用力，则锁栓会自动锁定在锁开位置，则可打开柜门。如果没有到锁开位置，则锁栓会自动返回到锁定位置，满足“自动复位”功能，如锁栓在锁开位置，需人为地将手柄向开锁相反方向转动，即锁栓返回到锁定位置，从而满足闭锁状态。

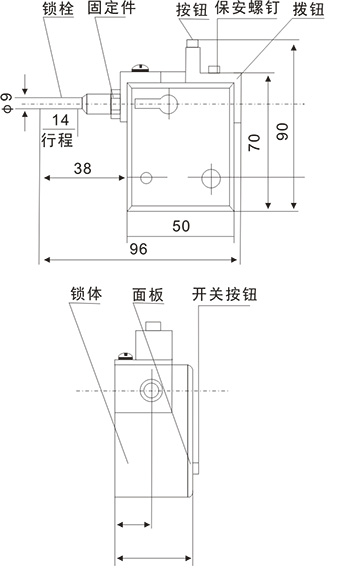

注：A、B锁外形、安装尺寸相同操作方法：A、拨动拨钮 B、拉动手柄

（2）手动解锁步骤：

a、揿下按钮，电源被闭锁回路强制切断，开锁指示不亮，动铁芯卡住锁栓挡块，将表明不允许开锁；

b、特殊情况必须开锁时，取来解锁锁匙，插入解锁空内，按面板标方向转动钥匙90°至“一”即“止位”，将动铁芯推离锁栓挡块；

c、（同正常操作步骤b步），以满足“手动解锁”功能。

注：解锁钥匙的解锁过程，是将动铁芯推离锁栓挡块，以解除闭锁状态的作用，而开锁必须用拨钮或手柄来移动锁栓，达到开锁目的，因此不能用解锁钥匙直接开锁。
